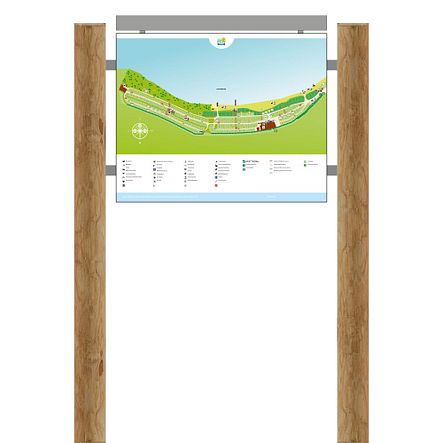

Het plattegrondportaal bestaat uit 2 kastanjehouten staanders met daartussen een aluminium tekstbak en eventueel een lichtkoof. De tekstbak is voorzien van een full-color print
Het plattegrondportaal bestaat uit 2 kastanjehouten staanders met een diameter van 140–160 millimeter. De staanders hebben een totale lengte van 3000 millimeter, waarvan circa 2000 millimeter boven het maaiveld uitsteekt. De bevestiging van de tekstbak gebeurt met bouten en moeren. Het portaal wordt geplaatst in de grond met behulp van grondankers, waarbij het ankergat (Ø 20 mm) is geboord op 250 millimeter vanaf de onderzijde.
Het aluminium frame van de tekstbak heeft een afmeting van 1000x800 millimeter en is opgebouwd uit een kokerprofiel van 50 millimeter. De tekstplaten bestaan uit twee gezette aluminium platen die met vier steunen aan het frame zijn bevestigd. De tekstbak is grijs ANOX gemoffeld. De figuraties bestaan uit full-color prints op zelfklevend vinyl, afgewerkt met een UV-werend mat laminaat.
De constructie is optioneel te voorzien van een aluminium lichtkoof van 1000 millimeter breed, afgewerkt met twee eindkappen en een prismaplaat. De lichtkoof is uitgevoerd in grijs geanodiseerd aluminium en is enkelzijdig verlicht met een geïntegreerde LED-module. De koof wordt ondersteund door twee aluminium, scharnierbare steunen van 100 millimeter lengte. Tevens is er een grondkabel aangebracht van buiten het portaal.
| Product type | Plattegrondportaal |
|---|---|
| Materiaal | Hout & aluminium |
